Großteile
CNC-Großbearbeitung
Große Bearbeitungsbereiche für Gehäuse, Rahmen, Schweißkonstruktionen und schwere Bauteile.
Maschinenbau in Ravensburg seit über 100 Jahren
CNC-Großteilebearbeitung, Schweißbaugruppen und Maschinenbau aus Ravensburg.
RUGEL fertigt, bearbeitet und montiert präzise Metallteile und Baugruppen – von der Fertigungsvorbereitung über CNC-Bearbeitung, Schweißen und Brennschneiden bis zur Qualitätssicherung.
Leistungen
Fertigungstiefe für anspruchsvolle Metallteile.
RUGEL bündelt wesentliche Fertigungsschritte am Standort Ravensburg: CAD/CAM, Großteilebearbeitung, CNC-Fräsen, Dreh-Fräsen, Schweißen, Brenn- und Plasmaschneiden, Montage und Prüfung.
MAG · MIG · WIG
Schweißbaugruppen
MAG, MIG und WIG für Stahl, CrNi-Stahl und Aluminium – inklusive Handhabung schwerer Baugruppen.
Zuschnitt
Brenn- und Plasmaschneiden
CNC-Brenn- und Plasmaschneiden für Zuschnitte und Vorfertigung innerhalb der Prozesskette.
Highlight-Maschine

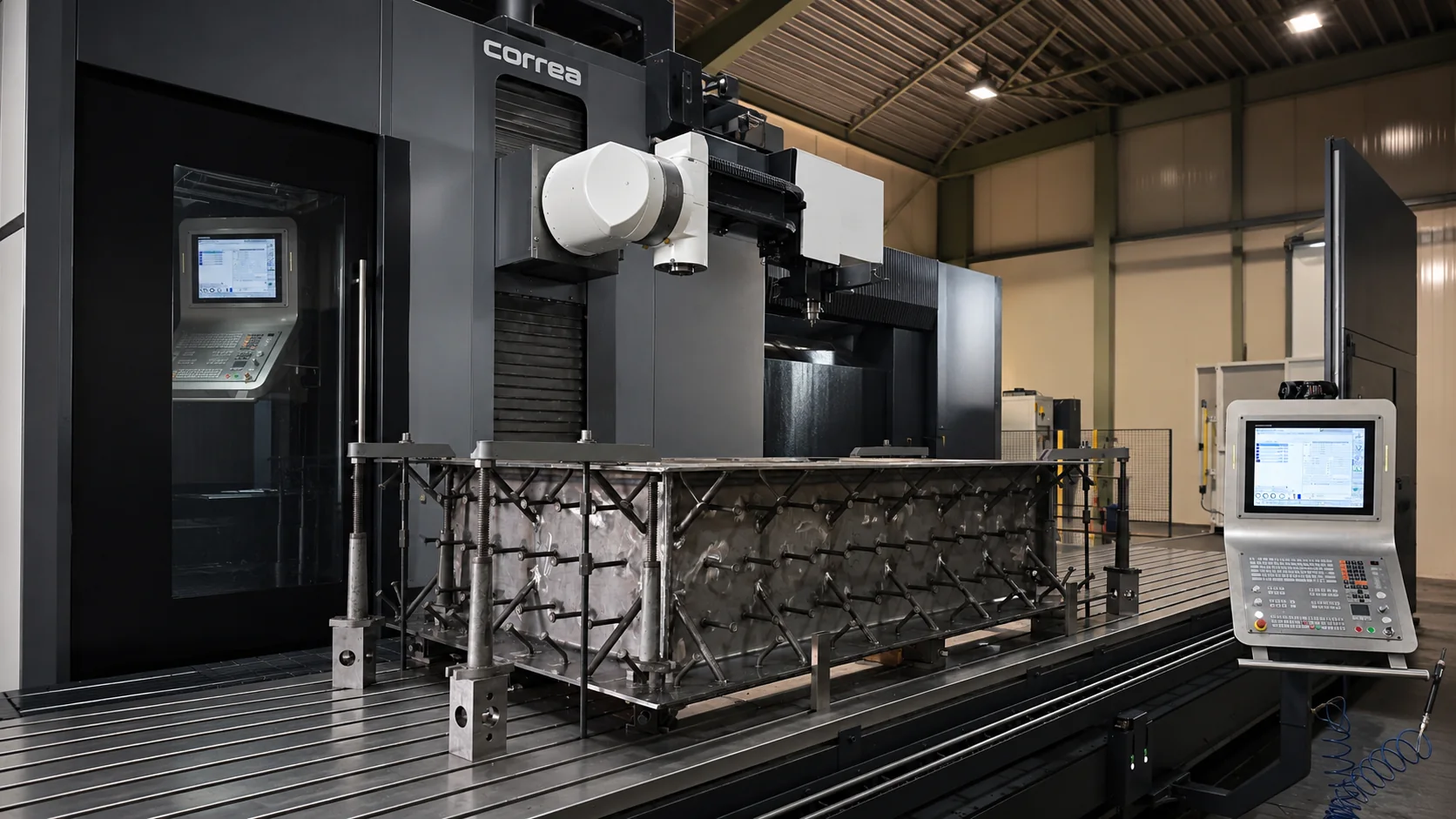

CORREA Norma L – 8 Meter Bearbeitungslänge für große Bauteile.
Schlüsselmaschine für Großteile und lange Bauteile
Die CORREA Norma L ist eine zentrale Maschine für die Großbearbeitung. Sie erweitert die Bearbeitungsmöglichkeiten für lange Bauteile, Rahmen, Gehäuse und Schweißbaugruppen – von der Fertigungsvorbereitung bis zur kontrollierten Endprüfung.
8.000 mmArbeitsbereich X
1.500 mmArbeitsbereich Y
2.000 mmArbeitsbereich Z
Ausgelegt für große WerkstückeIdeal für lange Schweißkonstruktionen, Gehäuse, Rahmen und schwere Bauteile innerhalb einer durchgängigen Prozesskette.
Tischgröße8.300 × 1.500 mm
GroßbearbeitungFür lange Bauteile, Rahmen, Gehäuse und Schweißkonstruktionen.
ProzessketteCAD/CAM, Fertigung, Messtechnik und Montage am Standort Ravensburg.
Projekt anfragen
Fertigungsvorbereitung
CAD/CAM mit Hypermill – von der Vorbereitung zur sicheren Bearbeitung.
Komplexe Bearbeitungen werden vorab geplant, programmiert und abgestimmt. So entstehen stabile NC-Programme, passende Werkzeugstrategien und klare Abläufe für die Fertigung.
3D-DatenVorbereitung komplexer Bearbeitungen anhand von Zeichnung, Modell und Fertigungsanforderung.
CAMProgrammierung und Simulation für reproduzierbare Bearbeitungsabläufe.
ProzessAbstimmung zwischen Programmierung, Werkzeugausgabe und Fertigung.
Maschinenpark
Maschinenpark für Großteile, Präzisionsteile und Baugruppen.
Der Maschinenpark ist nach Verfahren gegliedert und deckt Großbearbeitung, 5-Achs-Fräsen, Dreh-Fräsen, Zuschnitt, Messtechnik, Montage und die Lehrwerkstatt ab.
Bohrwerke / Großbearbeitung
CORREA Norma LTisch 8.300 × 1.500 mm · X 8.000 · Y 1.500 · Z 2.000 mm
KEKEISEN UFF 8000Tisch 8.200 × 1.250 mm · X 8.000 · Y 1.800 · Z 1.200 mm
KEKEISEN WBF 1600/12Tisch 1.250 × 1.400 mm · X 1.600 · Y 1.200 · Z 900 mm
KURAKI KBT 13 DXTisch 1.600 × 1.800 mm · X 3.000 · Y 2.000 · Z 1.300 mm
Bearbeitungszentren
DECKEL-MAHO DMC 125 FDUniversal-Fräs- und Dreh-Bearbeitungszentrum · HSK-A 100 · X 1.250 · Y 800 · Z 880 mm · Drehbereich Ø 1.100 mm · 120 Werkzeugplätze
HELLER MCP-H 250X 800 · Y 800 · Z 710 mm · 6-fach Palettenpool · 112 Werkzeugplätze · Paletten 500 × 630 mm · 800 kg Werkstückgewicht
Fräsmaschinen
MAZAK Variaxis 630-5X II5 Achsen · X 630 · Y 765 · Z 600 mm · Schwenkrundtisch 630 mm · Schwenkbereich 150° · 40 Werkzeugplätze
MAZAK VTC-200 CX 1.660 · Y 510 · Z 510 mm · Aufspanntisch 2.000 × 510 mm
HERMLE C 800 U – vertikal5 Achsen · X 800 · Y 600 · Z 500 mm · NC-Schwenkrundtisch 540 × 540 mm · Schwenkbereich 110° · 30 Werkzeugplätze
DECKEL-MAHO DMU 60 T5 Achsen · X 630 · Y 560 · Z 560 mm · NC-Rundtisch Ø 600 mm · Tisch 1.000 × 600 mm · innere Kühlmittelzufuhr · 24 Werkzeugplätze
POSmill C 1050X 1.050 · Y 530 · Z 630 mm · Aufspanntisch 1.150 × 600 mm · Lehrwerkstatt
Drehmaschinen
DMG Mori CTX 1250 betaCNC-Dreh-Fräszentrum mit Gegenspindel · Drehlänge 1.200 mm · max. Drehdurchmesser 500 mm
BOEHRINGER DUS 1000tiDrehlänge 3.000 mm · Ø über Bett 1.000 mm · Ø über Planschieber 700 mm · Dreh-, Fräs- und Bohreinheit
BOEHRINGER DUS 560tiDrehlänge 1.000 mm · Ø über Bett 570 mm · Ø über Planschieber 365 mm · Dreh-, Fräs- und Bohreinheit
MAZAK Quick Turn N30CNC-Drehmaschine · Drehlänge 950 mm · Drehdurchmesser 320 mm · 8-fach Werkzeugrevolver
KERN-DMT CD 322Zyklengesteuerte Drehmaschine · Drehlänge 750 mm · Drehdurchmesser 320 mm
Weitere Maschinen / Qualität / Zuschnitt
ZEISS Accura 10CNC-Portalmessgerät · Messbereich X 1.200 · Y 1.800 · Z 1.000 mm
ZINSER 2325/2600CNC-Brennschneidmaschine · Schneidbereich 2.000 × 4.000 × 200 mm · Plasma Hypertherm HPR 260 · 2.000 × 4.000 × 32 mm
ELBPräzisions-Flachschleifmaschine · X 1.200 · Y 450 · Z 510 mm
KASTO HBA 360 AUVollautomatische Bandsägemaschine · Schnittbereich 360 × 360 mm
KASTO GKS 400 AUGehrungskreissägemaschine · rund 140 mm · flach 280 × 80 mm · vierkant 130 × 130 mm
STIEFELMAYER MZ 1040 / Z2Tischgröße 6.000 × 3.000 mm · Messhöhe 2.000 mm · 2 verfahrbare Messständer
REDMER Richt-Koordinaten-Portalpresse 20/150Druckleistung 2.000 kN · hydraulisch · Arbeitsbreite 1.500 mm
Maschinen & Werkstücke
Weitere Einblicke in Fertigung und Bearbeitung.
Ergänzende Ansichten aus Großbearbeitung, Drehbearbeitung und Lehrwerkstatt. Die Bilder zeigen typische Arbeitsbereiche und Werkstücke ohne Kundennennung.
Großbearbeitung

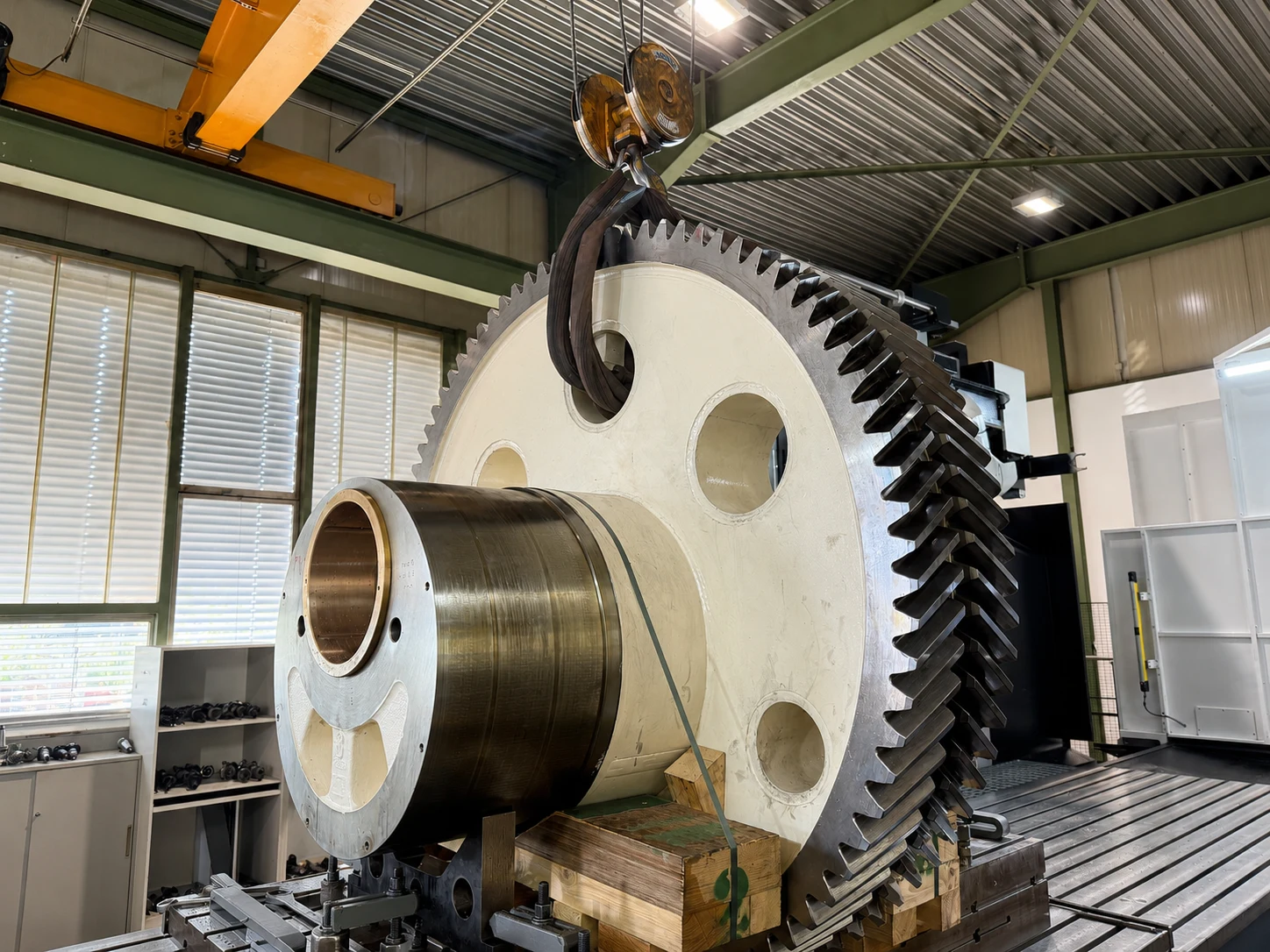

Schwere Werkstücke
Schwere Bauteile und Werkstücke im Umfeld der Großbearbeitung.
Drehbearbeitung

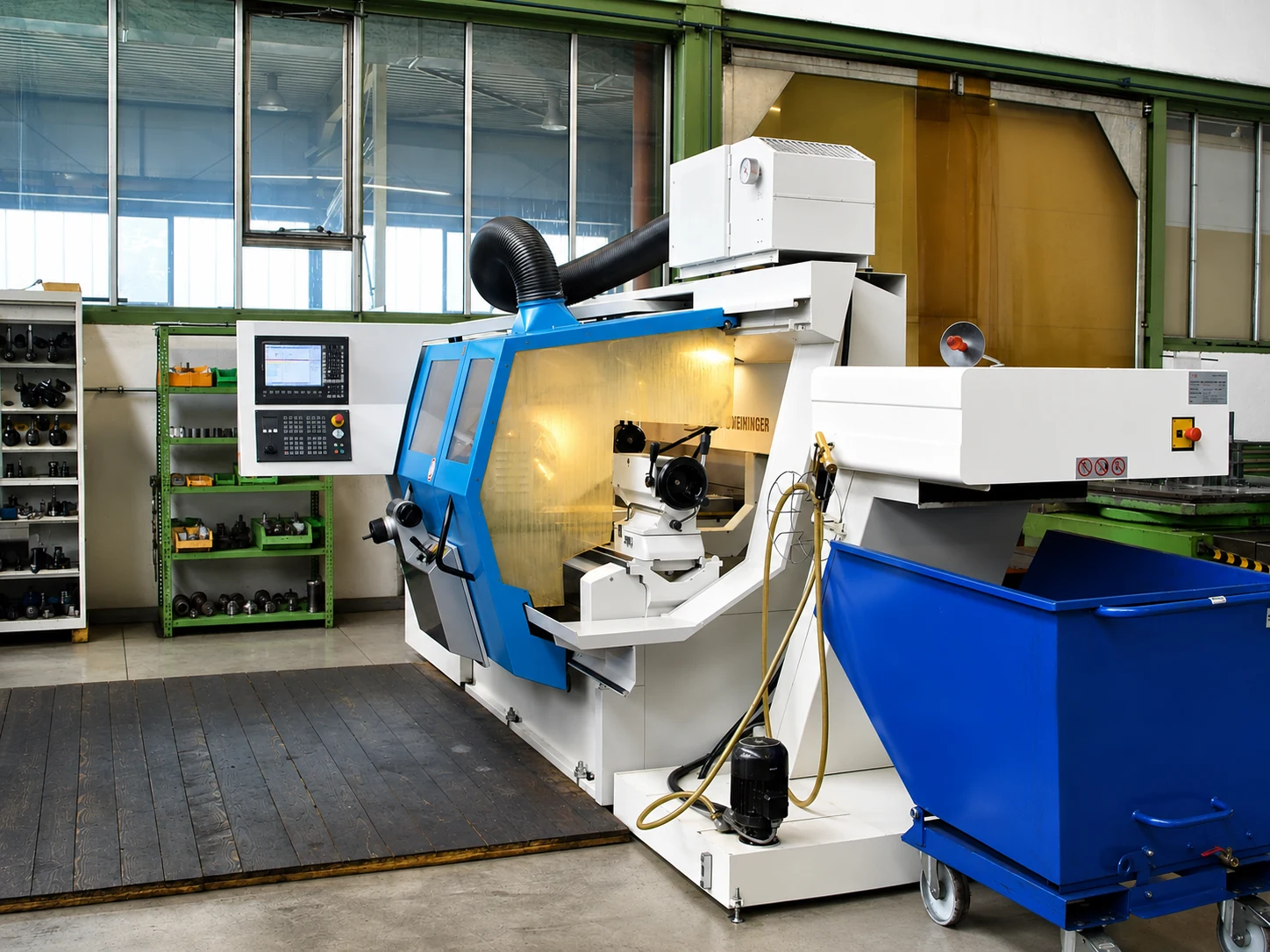

Drehmaschine im Fertigungsumfeld
Zyklengesteuerte Drehbearbeitung für längere Werkstücke und vielseitige Bearbeitungsaufgaben.
Präzisionsdrehen

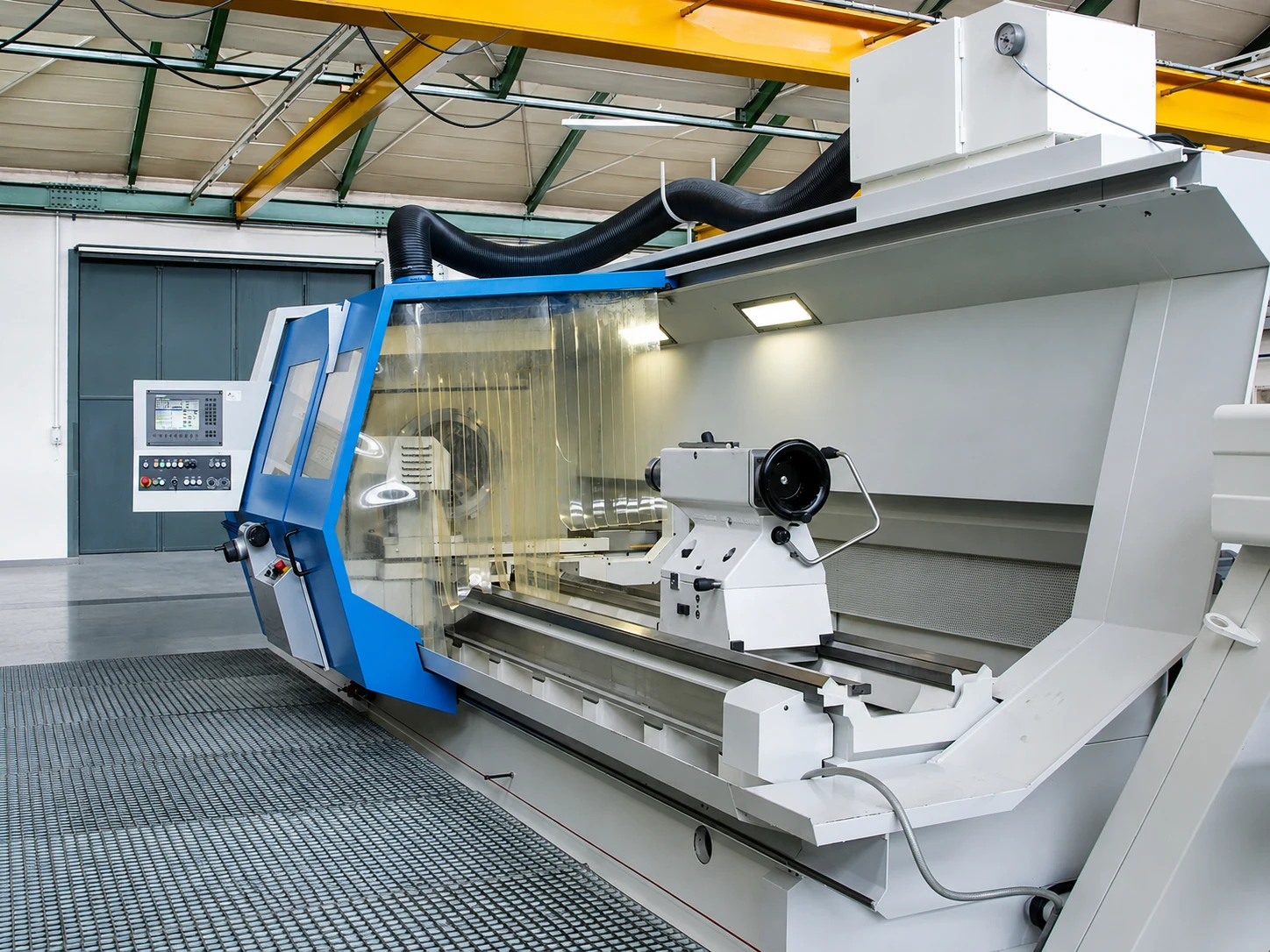

Weitere Drehbearbeitung
Zusätzlicher Eindruck aus dem Bereich Drehen und Dreh-Fräsen mit präziser Werkstückaufnahme.
Bohrwerk

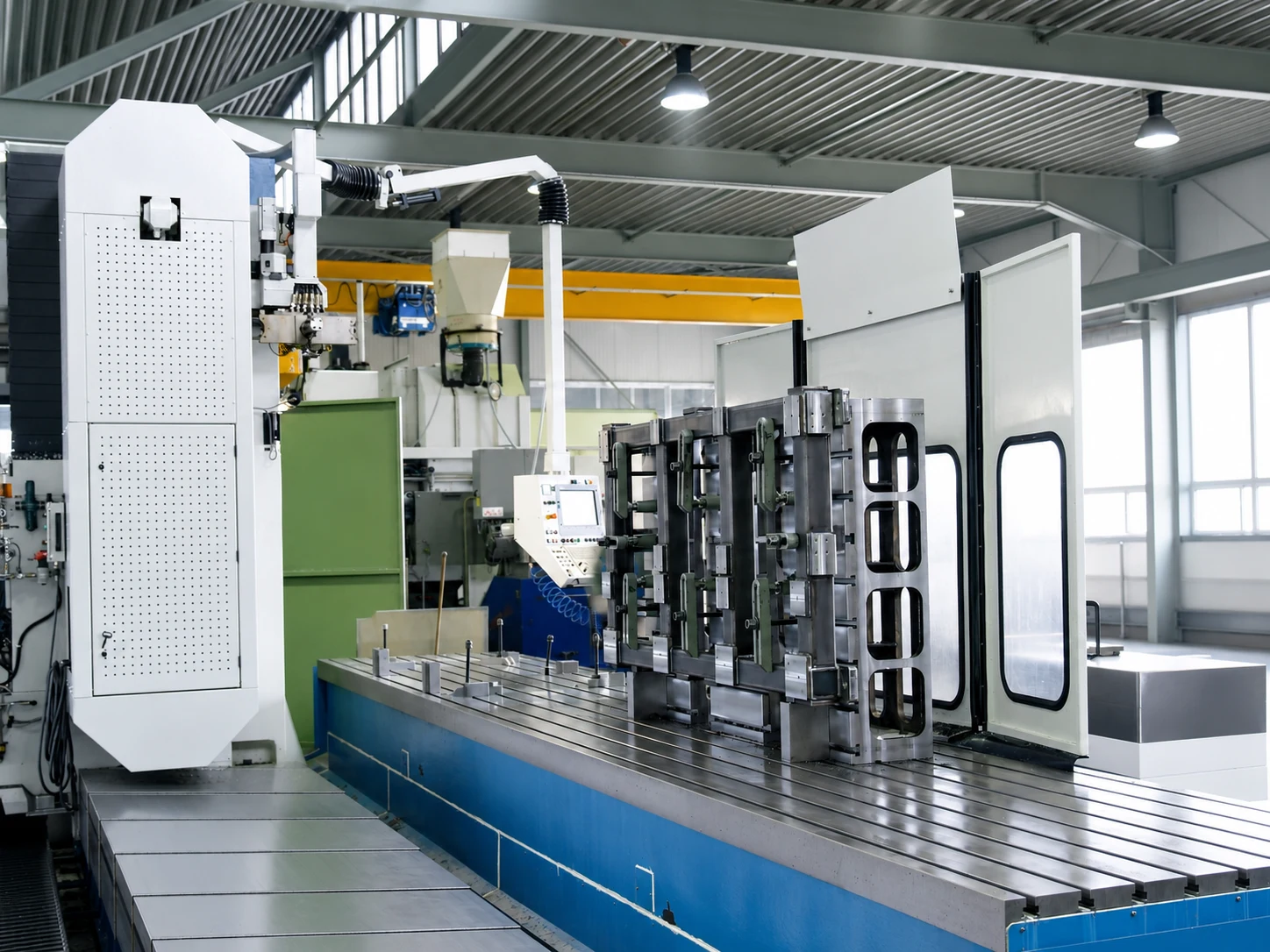

Bohrwerk / Großbearbeitung
Ergänzender Blick auf Bohrwerksbearbeitung und große Werkstücke.
Lehrwerkstatt

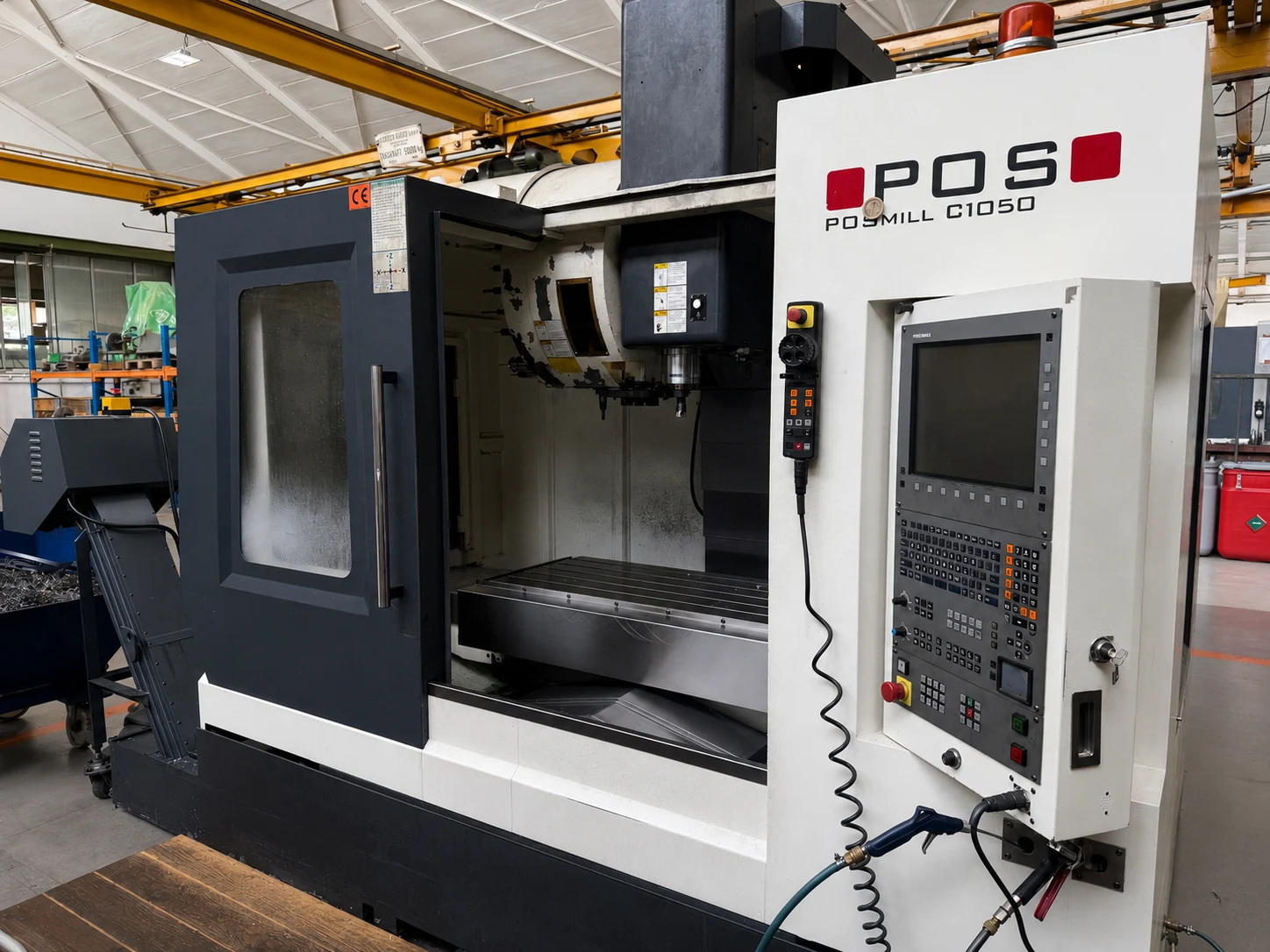

POSmill C 1050
Maschine der Lehrwerkstatt für Ausbildung, Grundlagenbearbeitung und Vorbereitung.
Qualitätssicherung
Qualitätssicherung beginnt vor dem ersten Span.
Messmittel, Werkzeugorganisation, Fertigungsvorbereitung und Endkontrolle sind Teil eines durchgängigen Fertigungsablaufs.

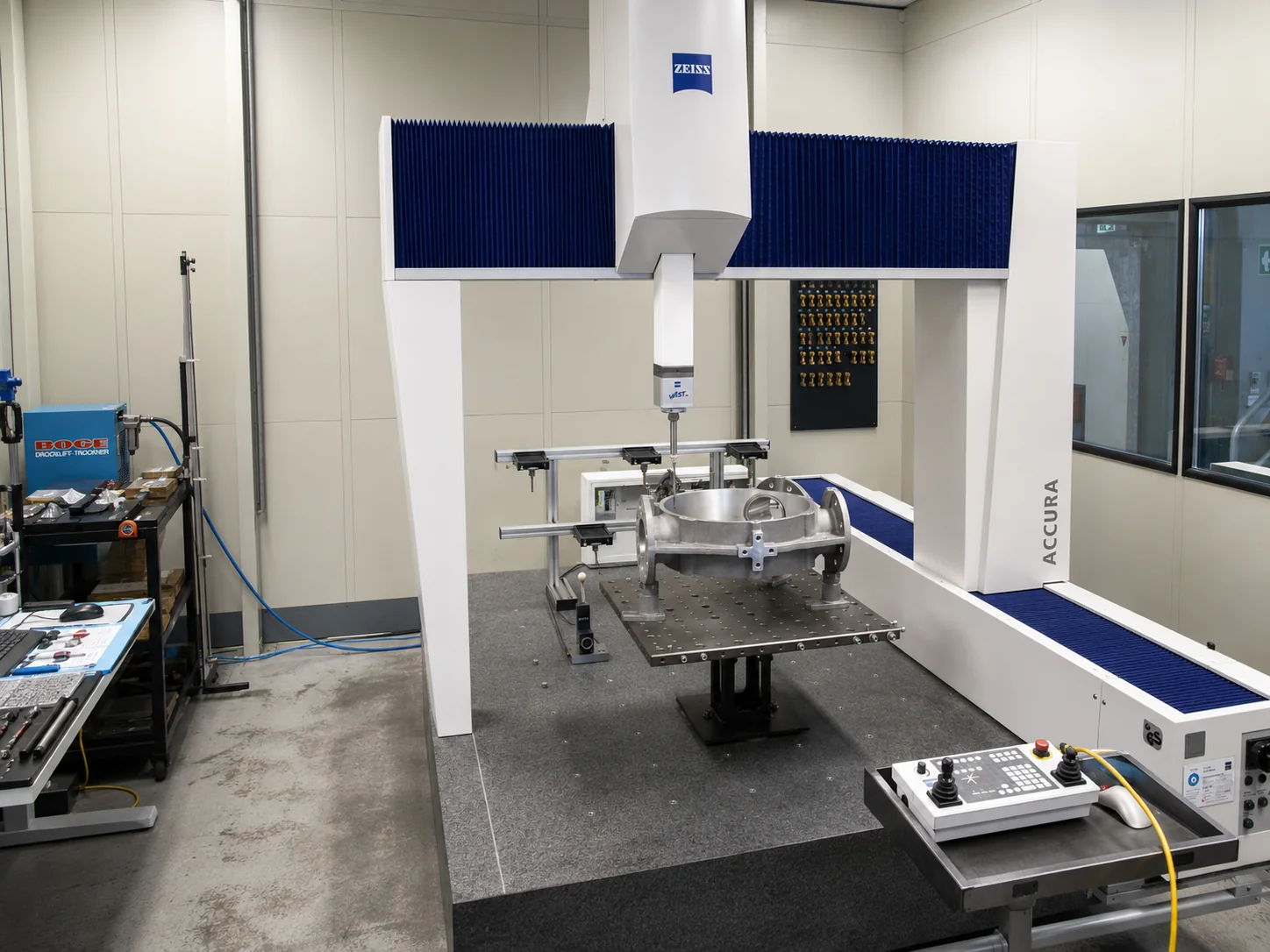

ZEISS Accura 10CNC-Portalmessgerät mit Messbereich X 1.200 · Y 1.800 · Z 1.000 mm.
STIEFELMAYER MZ 1040/Z2Tischgröße 6.000 × 3.000 mm · Messhöhe 2.000 mm.
WerkzeugausgabeOrganisation und Bereitstellung für stabile Fertigungsprozesse.
EndkontrollePrüfung und Dokumentation nach Kundenanforderung.
Qualitätssicherung
Messen, prüfen, dokumentieren.
Moderne Messtechnik unterstützt stabile Fertigungsprozesse: messen, prüfen, dokumentieren und kontrolliert freigeben.
MessbereichZEISS Accura 10: X 1.200 · Y 1.800 · Z 1.000 mm.
OrganisationWerkzeugausgabe, Prüfmittel und Fertigungsdaten als Teil der Prozesskette.
Beispiele aus der Fertigung
Werkstücke und Baugruppen.
Auswahl typischer Fertigungsteile aus Metallbearbeitung, Dreh-Fräsen, Vakuumspanntechnik und Baugruppenfertigung – neutral dargestellt, ohne Kundennennung.

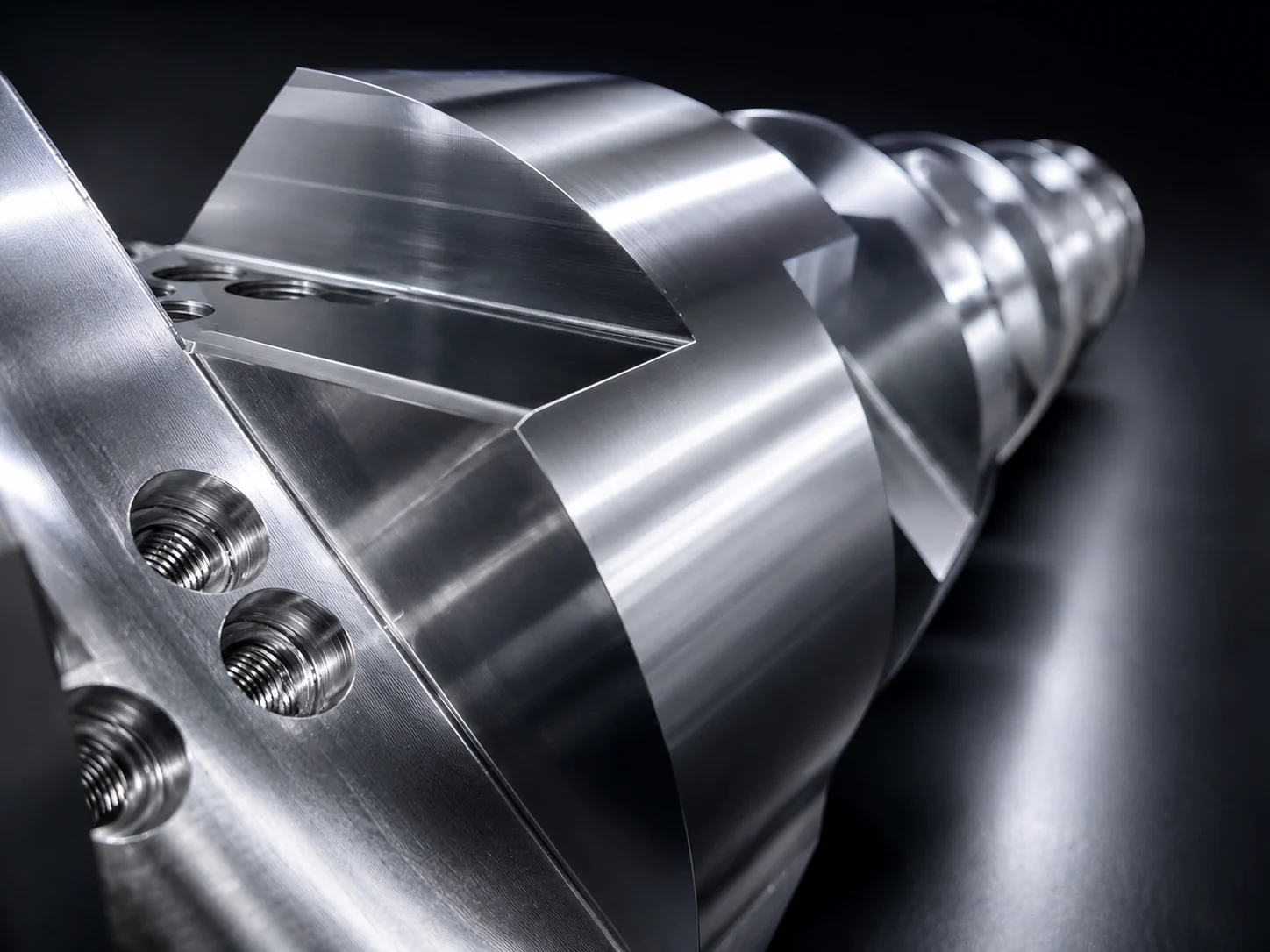

FräswelleBearbeitete Oberfläche, Bohrungen und präzise Konturen.

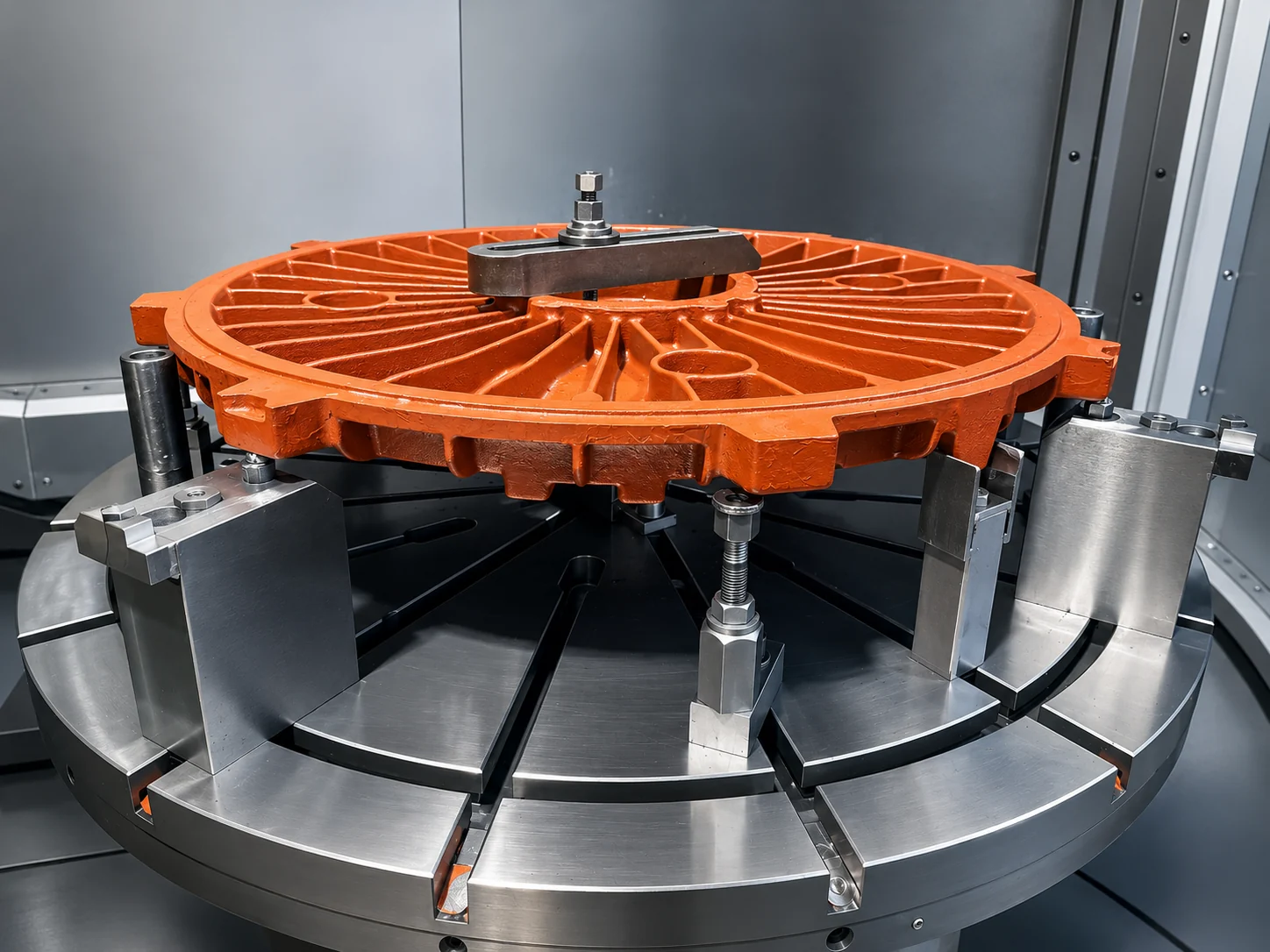

LagerschildBeispiel für präzise Bearbeitung auf Dreh-/Fräszentrum.

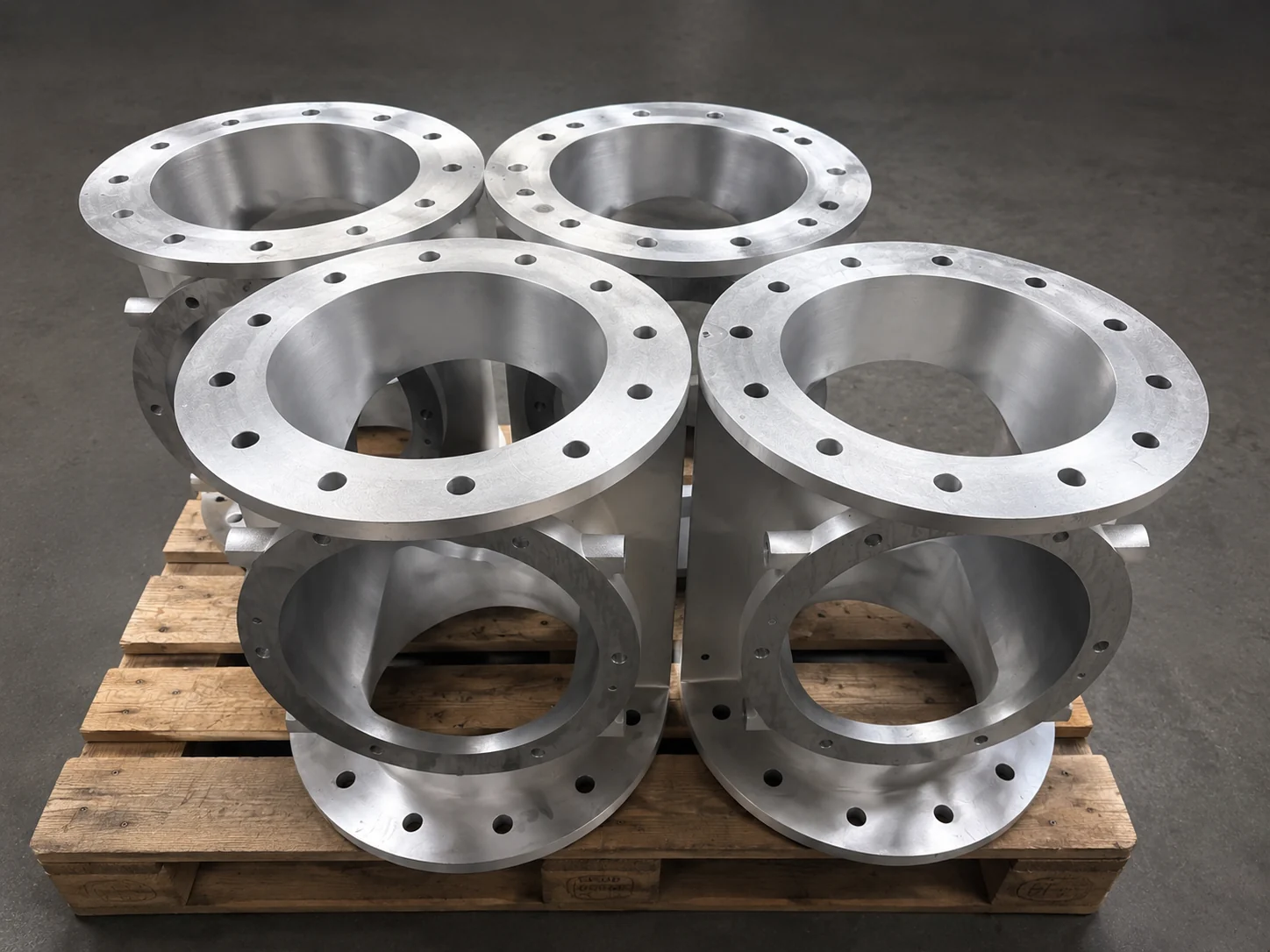

RohrflanscheSerien- und Einzelteile für industrielle Anwendungen.

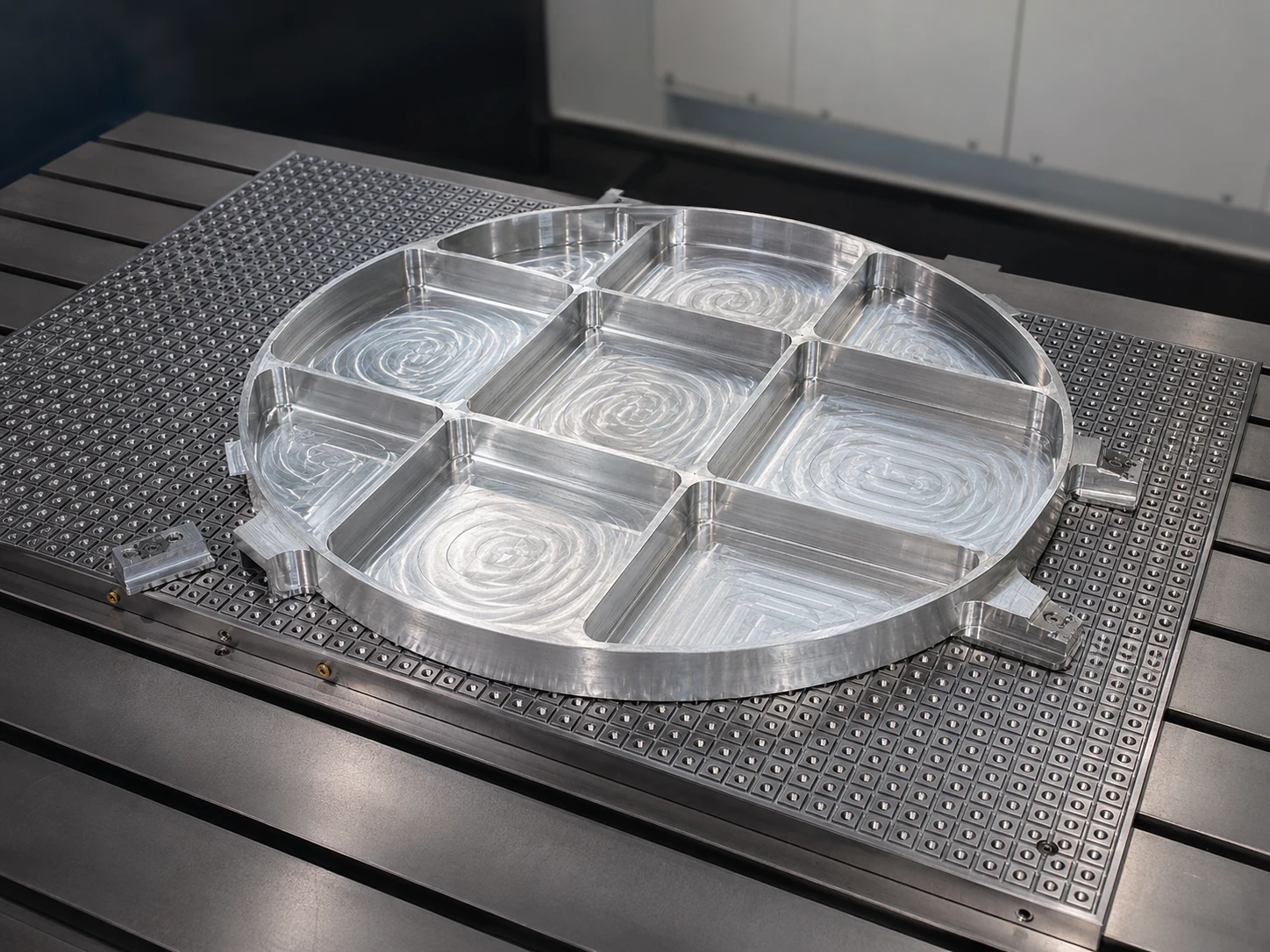

Aluminiumbauteil auf VakuumspannplatteGroßflächige Bearbeitung mit sauberer Spannung und präzisen Konturen.

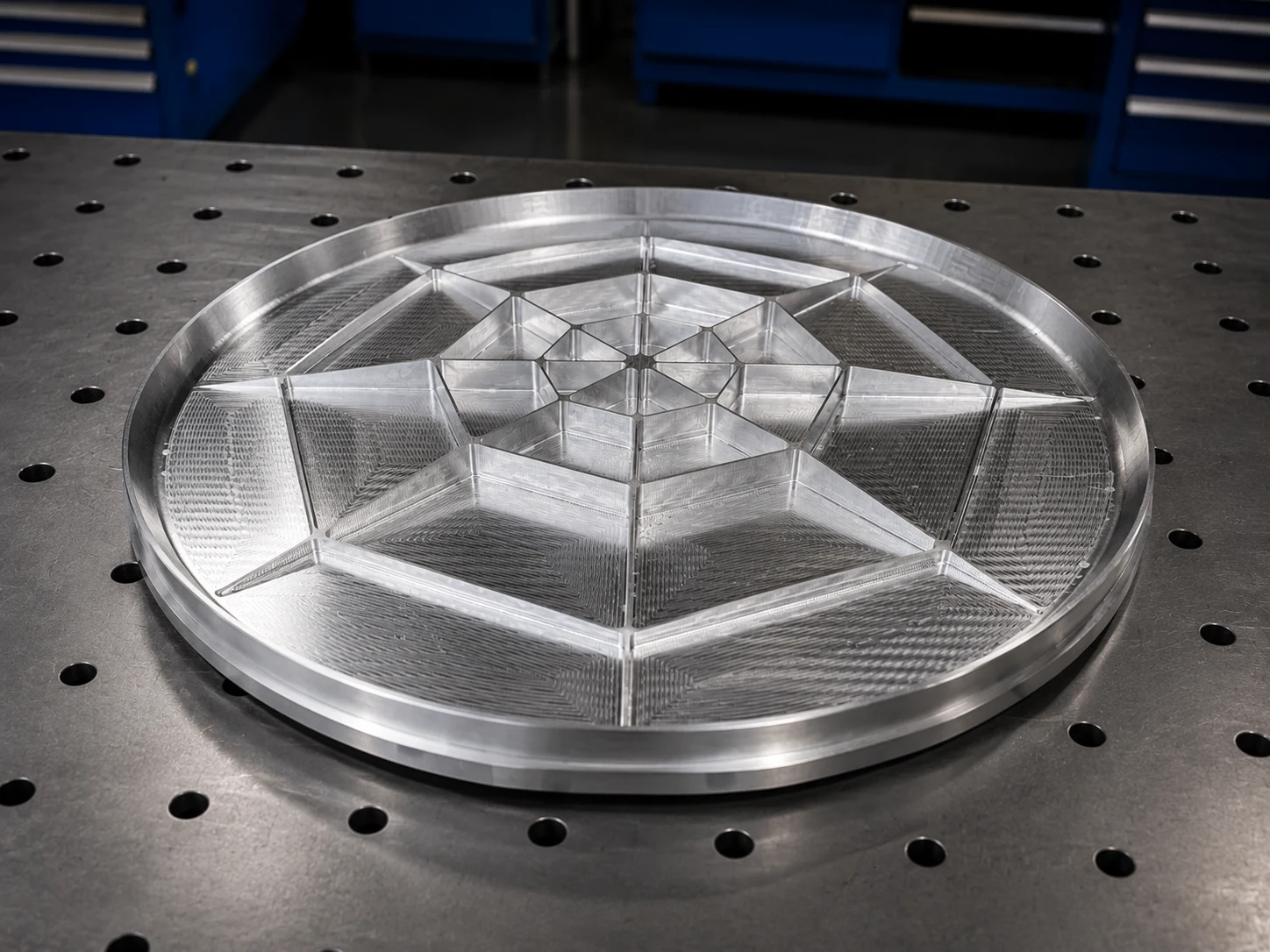

AluminiumstrukturteilKomplexe Taschen, Konturen und Oberflächen als Beispiel für präzise Fräsbearbeitung.
Unternehmen
Über 100 Jahre Maschinenfabrik in Ravensburg.
RUGEL verbindet Erfahrung aus mehr als einem Jahrhundert Maschinenbau mit moderner Fertigungstechnik. Am Standort im Gewerbepark Mariatal entstehen Bauteile, Baugruppen und Lösungen für industrielle Anwendungen.
100+ JahreMaschinenbau-Erfahrung seit 1919
RavensburgFertigung im Gewerbepark Mariatal
KomplettprozessVorbereitung, Bearbeitung, Prüfung und Montage
Weitere Eindrücke
Organisation, Bearbeitung und Zuschnitt.

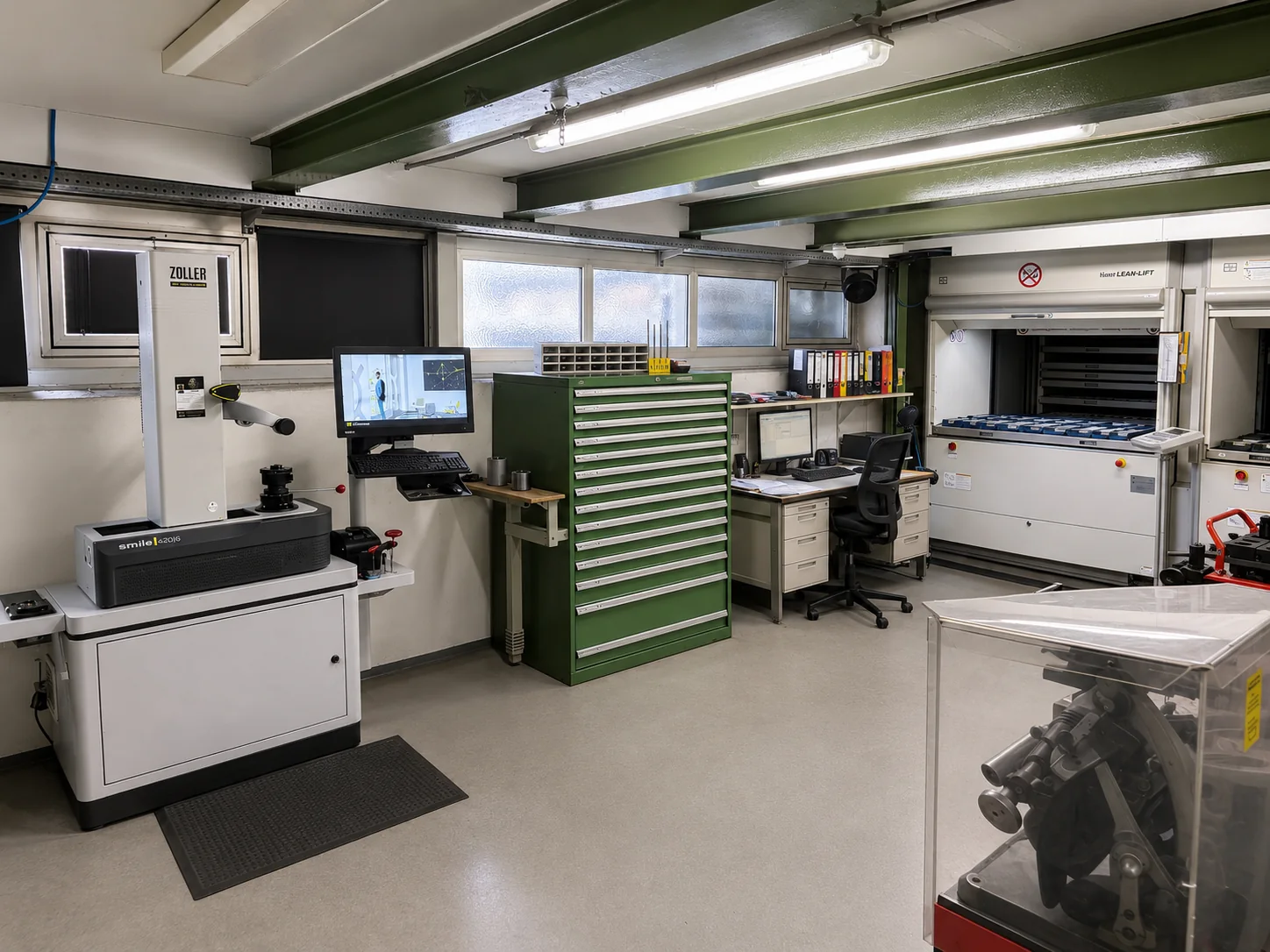

WerkzeugausgabeOrganisation im Fertigungsumfeld.

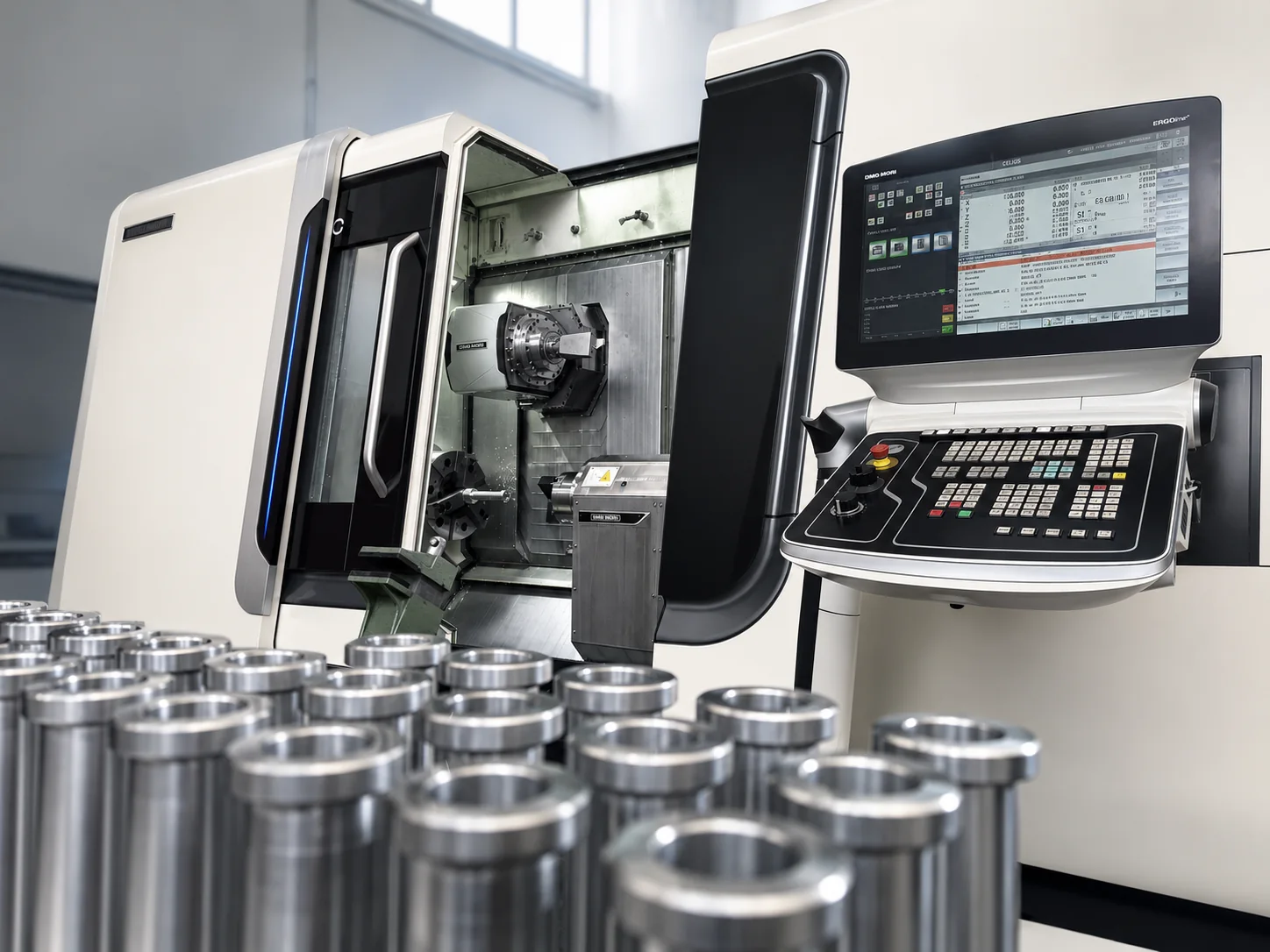

Dreh-FräsenKombinierte Bearbeitung.

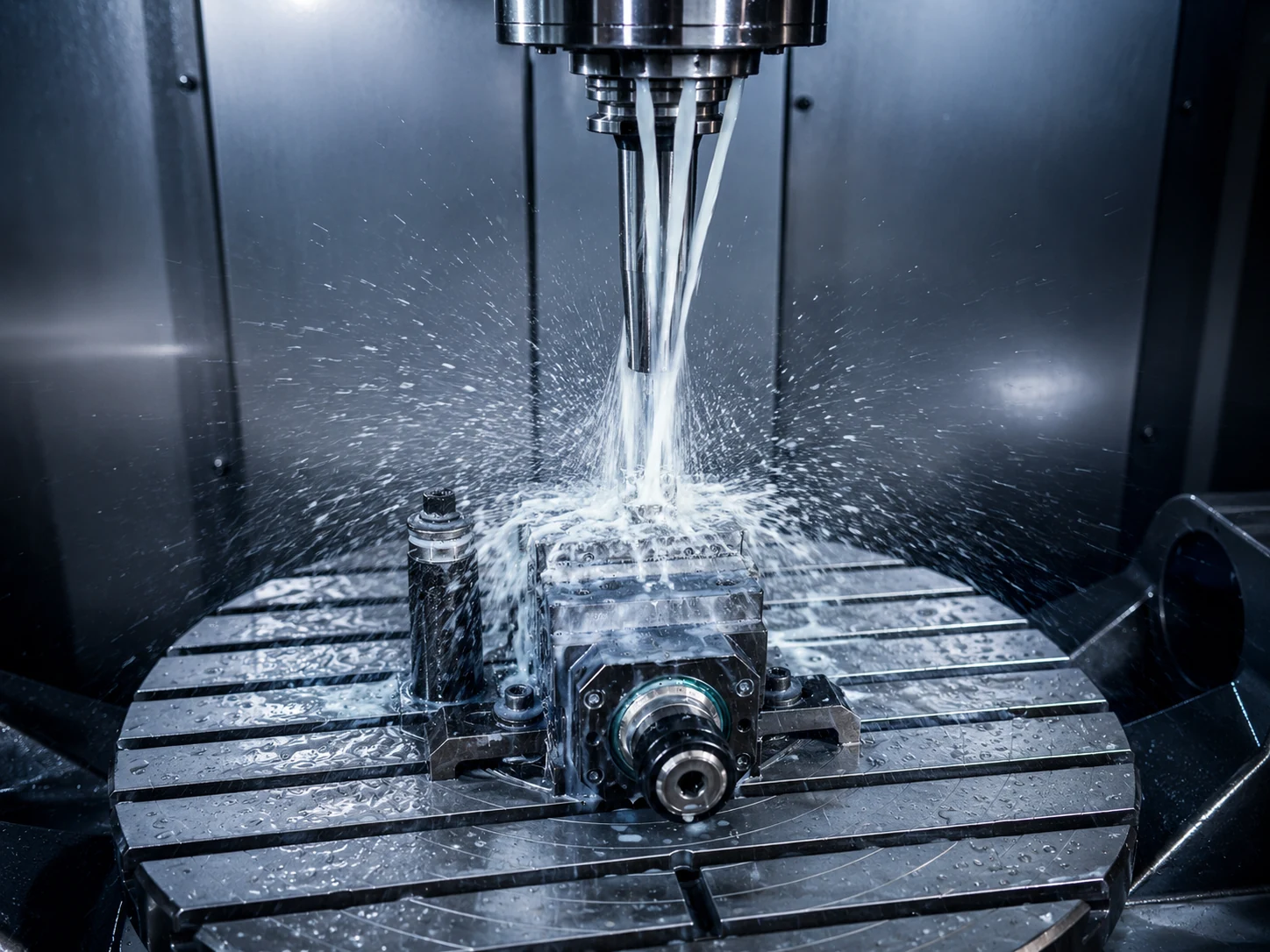

5-Achs-BearbeitungFräsen komplexer Geometrien.

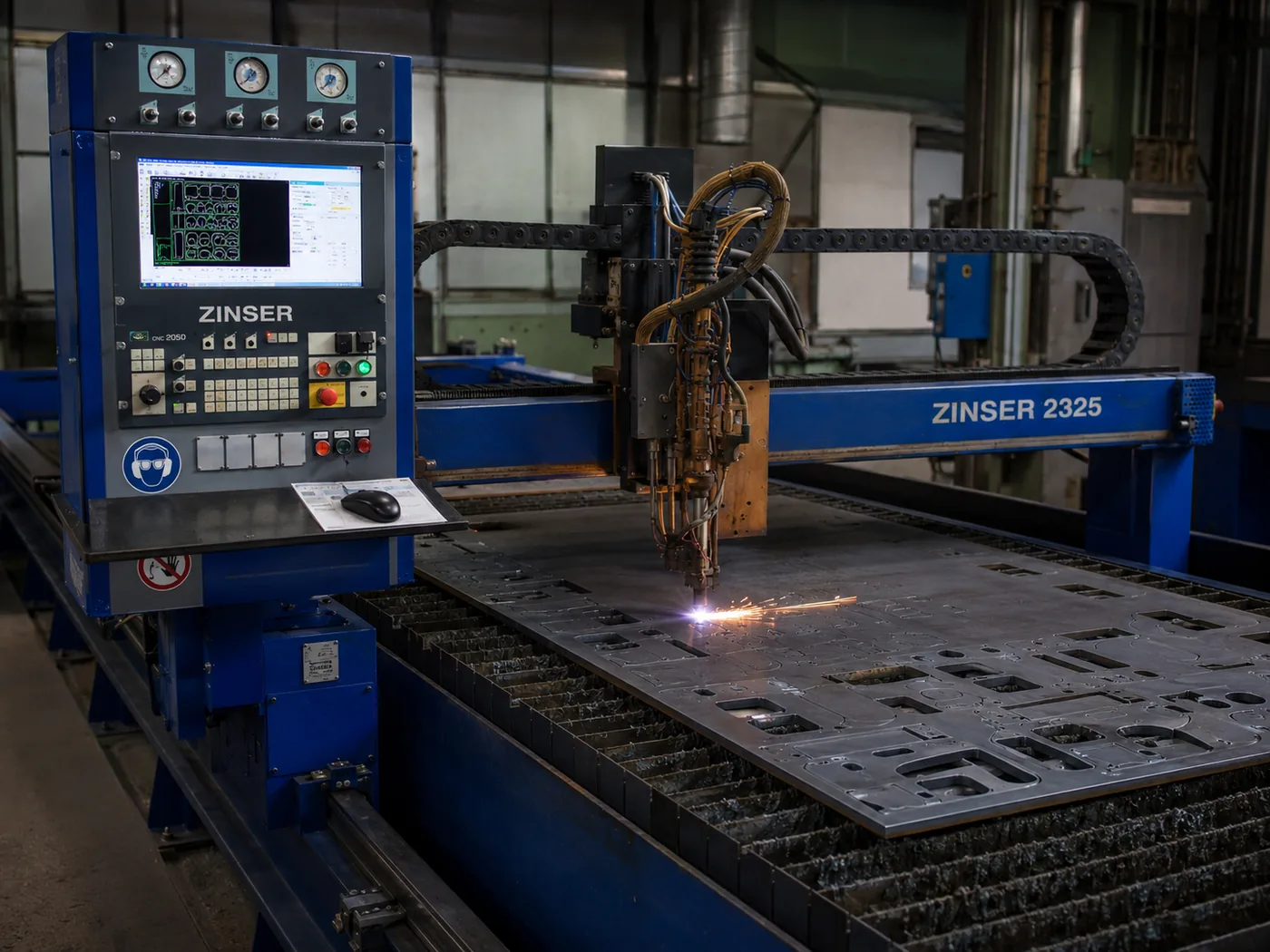

BrennschneidenZuschnitt und Vorfertigung auf großer Stahlplatte.
Kontakt
Sprechen wir über Ihr Bauteil.
Ob Einzelteil, Baugruppe, Großbearbeitung oder Schweißkonstruktion: Senden Sie uns Zeichnung, Modell oder eine kurze Projektbeschreibung per E-Mail.
RUGEL Maschinenfabrik GmbH & Co. KGGewerbepark Mariatal · Mariataler Straße 18 · 88214 Ravensburg
Telefon+49 (0) 751 / 7 69 46-0
Telefax+49 (0) 751 / 7 69 46-46
E-Mailinfo@rugel.eu
Für eine schnelle Anfrage
- Zeichnung, Modell oder Eckdaten mitsenden
- Werkstoff, Abmessung und Stückzahl angeben
- Gewünschten Termin oder Projektumfang kurz beschreiben
